Что будет, если подать 2 "плюса" на электромотор

[Nero]

ой, я забыл вторую пару кнопок добавить... ща дорисую...

[Nero]

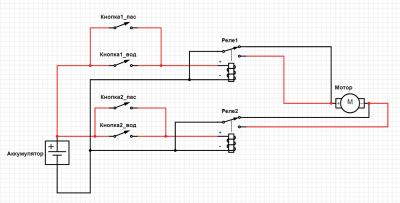

Вот с 2мя кнопками/

Теперь по ситуации. Замыкаем "кнопку1_пас" и "кнопку2_вод". Что будет?

[Nero]

Если минус моторчика сидит на корпусе, а корпус на кузове - будет жарко.

не, там 2 провода.

[OlegLOA]

Хм....


Схема неверная.
Релюшки вообще ничего не переключают
Если ошибиться - будут гореть либо предохранитель (которого тут на схеме нет) либо провода, аккумулятор легко сможет...

[OlegLOA]

Я там вообще делаю через релюхи. В чём проблема. Если только 1 кнопка(у водителя) - то проблем вообще нету. А если я хочу дублирующую кнопку(у пассажира сзади), то мне было интересно или ничего не случится если я нажму кнопку в одну сторону, а пассажир в другую - что будет? Вроде бы ничего, но за моторчик стрёмно, решил переспросить.

Это зависит от того как это реализовано.
На рисунке кнопки пока вообще только "в одну сторону", только на замыкание, в нормальном положении разомкнуты. И контакты реле неправильно нарисованы, при переключении ничего не происходит.
По идее кнопка у тебя на три положения - вверх, вниз и промежуточное. И три контакта.
Если так - в таких простых схемах просто запараллеливание сделает "бабах" если один нажмет вверх другой вниз
Надо предусмотреть "защиту от дурака"

[Pan1sh3r]

Надо предусмотреть "защиту от дурака"

Типу він натиснув відкрити і спрацьовує ще одне реле, яке розмикає ланцюг пасажира, і щоб він не тиснув - не запрацює?

[Nero]

Хм....


Схема неверная.
Релюшки вообще ничего не переключают
Если ошибиться - будут гореть либо предохранитель (которого тут на схеме нет) либо провода, аккумулятор легко сможет...

почему неверная? Таки да, неправильно нарисовал подключение реле...
Релюшки переключают. Пока обмотка не включена - подаётся минус на провод мотора. Как только вклбючаем обмотку - он подаст плюс на тот же провод моторчика.

[KVadik]

Ничего не будет, между двумя "плюсами" разность потенциалов "0". Тут о другом думать надо, чтобы не подать "+" и "-" одновременно в одну точку, т.е. не закоротить питание.

[Nero]

Я там вообще делаю через релюхи. В чём проблема. Если только 1 кнопка(у водителя) - то проблем вообще нету. А если я хочу дублирующую кнопку(у пассажира сзади), то мне было интересно или ничего не случится если я нажму кнопку в одну сторону, а пассажир в другую - что будет? Вроде бы ничего, но за моторчик стрёмно, решил переспросить.

Это зависит от того как это реализовано.
На рисунке кнопки пока вообще только "в одну сторону", только на замыкание, в нормальном положении разомкнуты. И контакты реле неправильно нарисованы, при переключении ничего не происходит.
По идее кнопка у тебя на три положения - вверх, вниз и промежуточное. И три контакта.
Если так - в таких простых схемах просто запараллеливание сделает "бабах" если один нажмет вверх другой вниз
Надо предусмотреть "защиту от дурака"

Ну я не нашёл на том сайте 3 позиционную кнопку))) поэтому рисовал так.
А как эту защиту от дурака сделать?

[KVadik]

Вот с 2мя кнопками/

Теперь по ситуации. Замыкаем "кнопку1_пас" и "кнопку2_вод". Что будет?

схема правильная. ничего не будет
